R-HRN

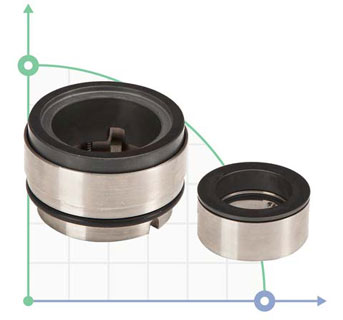

Механическое уплотнение R-HRN


Доставка по Белорусии Доставка по Беларуси.

Оплата безналичный расчёт.

Стандарты и разрешения

  • EN 12756

Материалы

  • Подвижное кольцо: карбид кремня Q1
  • Контркольцо: углеграфит, пропит. синт. смолой(B, Q1)
  • Кольца круглого сечения: V,P,K,T
  • Конструктивные элементы: 1.4571(G)
  • Пружины: Hastelloy C-4(M)

Условия єксплуатации

  • d1 = 18...100 мм
  • p1 = 25 бар
  • t = +220°С
  • Vg = 20 м/с
  • Доп. осевое смещение ±1 мм

Характеристики

  • Одинарное уплотнение
  • Разгруженное
  • С произвольным направлением вращения
  • Невращающийся подпружиненный узел
  • Возможно двойное уплотнение в конфигурации "тандем" или "спина-к-спине" (также возможна комбинация с H10)

Преимущества

  • Безопасная эксплуатация (без разрушений) благодаря фиксации подвижного кольца от проворота четырехгранным штифтом
  • Пружины изолированы от продукта, что предотвращает залипание и засорение пружин
  • Подходит для реверсирования давления
  • Возможна эксплуатация в вакууме без дополнительной фиксации контркольца
  • Исключены повреждения вала вследствие отсутствия на валу динамического кольца круглого сечения
  • Компактная конструкция
  • Оптимально подходит для переоборудования, так как не требуется переналадка насоса
  • Подходит для сред с твердыми частицами и абразивных сред
  • Преимущества разгруженной конструкции даже для гладкого вала
  • Нечувствительно к смещениям вала благодаря стационарной конструкции

Рекомендованные сферы применения

  • Целлюлозно-бумажная промышленность
  • Системы водоснабжения и очистки сточных вод
  • Среды, содержащие загрязнения, твердые частицы, абразивы
  • Летучие углеводороды (уплотнение не по API!)
  • Клейкие, вязкие среды
  • Стандартные химические насосы
  • Канализационные насосы


dh6 d3 d7 h8 d8 h11 d8 d10 I1k I3 f mx
18 33 27 33 3 34,7 37,5 19,5 3 4
20 35 29 35 3 36,7 37,5 19,5 3 4
22 37 31 37 3 38,7 37,5 19,5 3 4
24 39 33 39 3 40,7 40 20,5 3,5 5
25 40 34 40 3 41,7 40 20,5 3,5 5
28 43 37 43 3 44,7 42,5 21,5 3,5 5
30 45 39 45 3 46,7 42,5 21,5 3,5 5
32 48 42 48 3 49,7 42,5 21,5 3,5 5
33 48 42 48 3 49,7 42,5 21,5 3,5 5
35 50 44 50 3 51,7 42,5 21,5 3,5 5
38 56 49 56 4 57,7 45 24 4 6
40 58 51 58 4 59,7 45 24 4 6
43 61 54 61 4 62,7 45 24 4 6
45 63 56 63 4 64,7 45 24 4 6
48 66 59 66 4 67,7 45 24 4 6
d1 d3 d6 d7 d8 d10 I1k I3 f mx
50 70 62 70 4 71,7 47,5 25 4 6
53 73 65 73 4 74,7 47,5 25 4 6
55 75 67 75 4 76,7 47,5 25 4 6
58 78 70 78 4 80,5 52,5 28 4 6
60 80 72 80 4 82,5 52,5 28 4 6
63 83 75 83 4 85,5 52,5 28 4 6
65 85 77 85 4 87,5 52,5 28 4 6
68 90 81 90 4 92,5 52,5 28 4 6
70 92 83 92 4 94,5 60 34 6 8
75 97 88 97 4 100,5 60 34 6 8
80 105 95 105 4 108,5 60 34 6 8
85 110 100 110 4 113,5 60 34 6 8
90 115 105 115 4 118,5 65 39 10 8
95 120 110 120 4 123,5 65 39 10 8
100 125 115 125 4 128,5 65 39 10 8
